В наше время активного использования беспроводных технологий зона покрытия Wi-Fi роутера очень важна. И если появляются проблемы с сигналом в квартире или доме, то надо сначала понять почему она происходит и уже потом пытаться её решить. И вот тут очень пригодится информация о том, какое затухание сигнала Wi-Fi в той или иной среде или материал. Она даст понимание о прохождении сигнала через стены и перекрытия.
Очень большое и подробное исследование на эту тему было проведено Робертом Уилсоном из USC. Он провел солидный анализ распространения волн в диапазонах 2.4 ГГц и 5ГГц в различных материалах.
Материалы, использованные при исследовании затухания Wi-Fi сигнала:
• плексиглас, он же оргстекло, толщиной 2,5 и 7,1 мм;
• жалюзи, ламели шириной 25 мм, толщиной 0,5 мм, между ламелями 22 мм;
• красный кирпич, 203 х 102 х 51 мм;
• ковёр, толщиной 7,75 мм;
• плитка подвесного потолка (как в обычном офисе), толщиной в 14,7 мм;
• ткань, толстая обивочная толщиной 1,13 мм;
• стеклопластик, толщиной 890 мм;
• стекло, толщиной 2,5 мм;
• гипсокартон, толщиной 9 и 12,8 мм;
• линолеум, толщиной 1,61 мм;
• еловые доски, 2 шт. общей толщиной 37,7 мм;
• ДСП, толщиной 19 мм;
• фанера, 5 листов общей толщиной 18,3 мм;
• керамическая плитка 10,8 х 10,8 х 7,3 мм, приклеенная к 12,8 мм гипсокартону, общей толщиной 21,2 мм;
• рубероид, толщиной 1,7 мм;
• шлакоблок, 406 х 194 х 203 мм;
• металлическая решётка, точную форму и размеры не понял, размер ромбовидной ячейки 13 х 6 мм, металл 2 мм;
• цементная штукатурка на металлической сетке, толщиной 25,75 мм;
• проволочная сетка 51 х 51 мм, толщина проволоки 1,56 мм.
А вот теперь давайте посмотрим на табличку с результатами, в которой представлена таблица с величинами затуханий при прохождении сигнала Вай-Фай через различные среды и материалы. Цифры, полученные при исследовании, получились вот такие:
|
Материал |
Изменение уровня сигнала, дБ |
|
| 2,3 ГГц |
5,25 ГГц |
|
| Оргстекло 7,1 мм |
-0,36 |
-0,93 |
| Оргстекло 2,5 мм |
-0,01 |
-0,2 |
| Жалюзи закрытые |
-0,002 |
0,002 |
| Жалюзи открытые |
0,01 |
0,03 |
| Красный кирпич сухой |
-4,44 |
-14,62 |
| Красный кирпич мокрый |
-4,51 |
-14,6 |
| Ковер |
-0,03 |
-0,01 |
| Ковер с изнанки |
-0,04 |
-0,03 |
| Потолочная плитка |
-0,09 |
-0,18 |
| Ткань |
0,02 |
0,01 |
| Стеклопластик |
-0,02 |
-0,03 |
| Стекло |
-0,5 |
-1,69 |
| Гипсокартон 12,8 мм |
-0,49 |
-0,52 |
| Гипсокартон 9 мм |
-0,51 |
-0,85 |
| Линолеум |
-0,02 |
-0,13 |
| Линолеум с изнанки |
-0,02 |
-0,12 |
| Еловые доски |
-2,79 |
-6,13 |
|
ДСП |
-1,65 |
-1,95 |
| Фанера |
-1,91 |
-1,83 |
| Штукатурка |
-14,86 |
-13,24 |
| Штукатурка c обратной стороны |
-14,58 |
-13,91 |
| Плитка |
-2,22 |
-1,42 |
| Рубероид |
-0,1 |
-0,13 |
| Шлакоблок сухой |
-6,71 |
-10,33 |
| Шлакоблок мокрый |
-7,35 |
-12,38 |
| Металлическая решетка |
-20,99 |
-13,17 |
| Проволочная сетка |
-1,21 |
-0,34 |
Обратите внимание, что разница в затухании Вай-Фай между 2,4 ГГц и 5 ГГц в большинстве материалов меньше 1 дБ, за исключением кирпичей и шлакоблоков, стекла, досок, штукатурки и металлической решетки. При этом сигнал 5 ГГц сквозь использованную в опытах металлическую решетку и проволочную сетку тухли слабее, чем 2,4 ГГц.

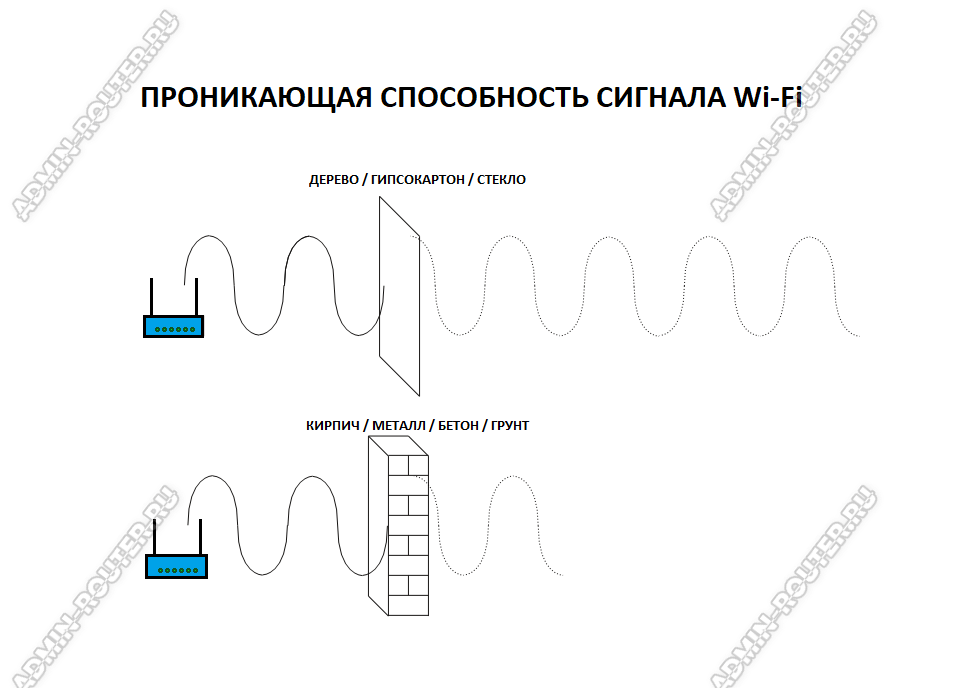

Примечательно, сигнал беспроводной сети весьма плохо проходит сквозь кирпич и шлакоблоки — достаточно распростанённые в нашеё стране строительные материалы. А ещё достаточно сильно сигнал Wi-Fi «тухнет» при прохождении через сквозь армированную штукатурку (а значит и через любой железобетон) и металлическую решетку — это вполне ожидаемо. А вот при прохождении через проволочную сетку затухание Вай-Фая значительно ниже.
